cidplus MC68HC11A1FN caller-id interface
cidplus.S19 (.S19 - 9Kb) adresse de base
$C000 - EPROM 27C128
cidplus.pdf (PDF- 162Kb) schematics
cidplus interface
cidfr_cidplus.pdf (PDF - 4 pages
- 294Kb)
cidplus_KiCad (directory)
annuaire téléphonique programme fortran annuaire
Cette carte utilise la version plcc du MC68HC11A1FN ce qui permet
de mettre le clavier sur le Port E et donc de pouvoir utiliser le Port D pour
une liaison SPI afin de gérer une EEPROM X25128 (16 Kilo-octets) pour
la gestion et l'édition d'un répertoire noms / numéros
de téléphone étendu à 630 en plus des 17 actuels
de l'EEPROM interne et en plus de ceux que l'on peut sauvegarder en dur dans
l'EPROM et de libérer le porte série en sortie.
Un PALCE16V8H simplifie la logique de décodage d'adresse, le latch est
placé sous l'Eprom.

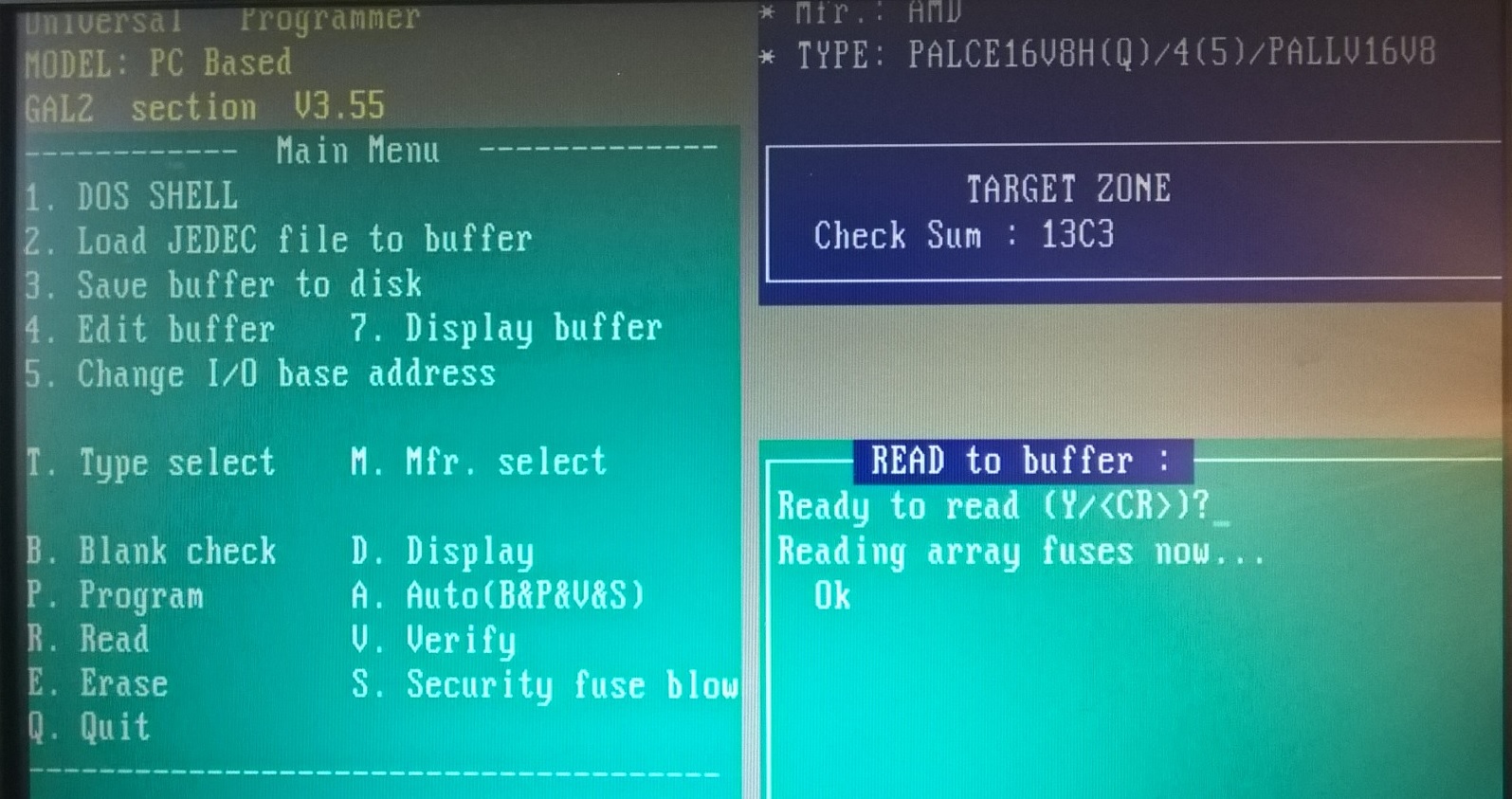

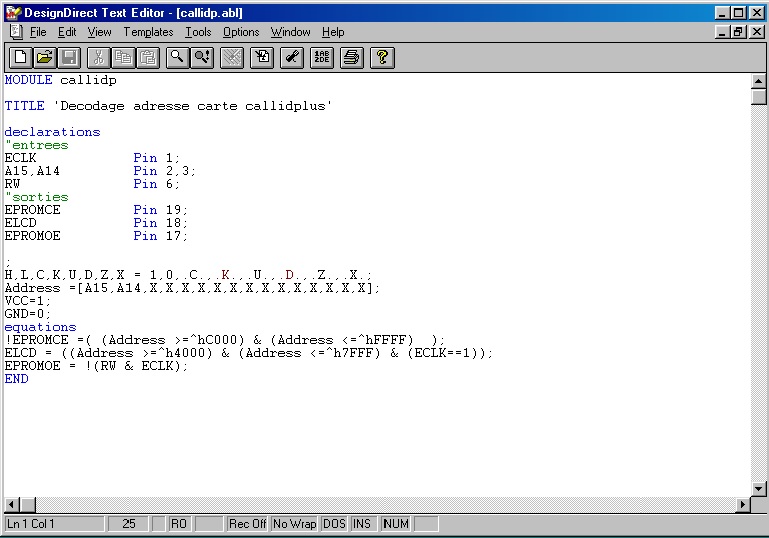

callidp.abl carte cidplus fichier jedec callidp.jed
DesignDirect 2.30 - Device Utilization Chart Sun Oct 21 07:48:04 2001
Decodage adresse carte callidplus
--------------------------------------------------------------------------------
Module : 'callidp'
--------------------------------------------------------------------------------
Input files:
ABEL PLA file : callidp.tt3
Device library : P16V8AS.dev
Output files:
Report file : callidp.rep
Programmer load file : callidp.jed
--------------------------------------------------------------------------------
Page 2
DesignDirect 2.30 - Device Utilization Chart Sun Oct 21 07:48:04 2001
Decodage adresse carte callidplus
P16V8AS Programmed Logic:
--------------------------------------------------------------------------------
EPROMCE = !( A14 & A15 );
ELCD = ( A14 & !A15 & ECLK );
EPROMOE = !( ECLK & RW );
Page 3
DesignDirect 2.30 - Device Utilization Chart Sun Oct 21 07:48:04 2001
Decodage adresse carte callidplus
P16V8AS Chip Diagram:
--------------------------------------------------------------------------------
P16V8AS
+---------\ /---------+
| \ / |
| ----- |
ECLK | 1 20 | Vcc
| |
A15 | 2 19 | !EPROMCE
| |
A14 | 3 18 | !ELCD
| |
| 4 17 | !EPROMOE
| |
| 5 16 |
| |
RW | 6 15 |
| |
| 7 14 |
| |
| 8 13 |
| |
| 9 12 |
| |
GND | 10 11 |
| |
| |
`---------------------------'
SIGNATURE: N/A
Page 4
DesignDirect 2.30 - Device Utilization Chart Sun Oct 21 07:48:04 2001
Decodage adresse carte callidplus
P16V8AS Resource Allocations:
--------------------------------------------------------------------------------
Device | Resource | Design |
Resources | Available | Requirement | Unused
======================|===========|=============|==============
| | |
Input Pins: | | |
| | |
Input: | 10 | 4 | 6 ( 60 %)
| | |
Output Pins: | | |
| | |
In/Out: | 6 | 3 | 3 ( 50 %)
Output: | 2 | 0 | 2 (100 %)
| | |
Buried Nodes: | | |
| | |
Input Reg: | - | - | -
Pin Reg: | - | - | -
Buried Reg: | - | - | -
Page 5
DesignDirect 2.30 - Device Utilization Chart Sun Oct 21 07:48:04 2001
Decodage adresse carte callidplus
P16V8AS Product Terms Distribution:
--------------------------------------------------------------------------------
Signal | Pin | Terms | Terms | Terms
Name | Assigned | Used | Max | Unused
=========================================|==========|=======|=======|=======
EPROMCE | 19 | 1 | 8 | 7
ELCD | 18 | 1 | 8 | 7
EPROMOE | 17 | 1 | 8 | 7
==== List of Inputs/Feedbacks ====
Signal Name | Pin | Pin Type
=========================================|==========|=========
A14 | 3 | INPUT
A15 | 2 | INPUT
ECLK | 1 | INPUT
RW | 6 | INPUT
Page 6
DesignDirect 2.30 - Device Utilization Chart Sun Oct 21 07:48:04 2001
Decodage adresse carte callidplus
P16V8AS Unused Resources:
--------------------------------------------------------------------------------
Pin | Pin | Product | Flip-flop
Number | Type | Terms | Type
=======|========|=============|==========
4 | INPUT | - | -
5 | INPUT | - | -
7 | INPUT | - | -
8 | INPUT | - | -
9 | INPUT | - | -
11 | INPUT | - | -
12 | BIDIR | NORMAL 8 | -
13 | BIDIR | NORMAL 8 | -
14 | BIDIR | NORMAL 8 | -
15 | OUTPUT | NORMAL 8 | -
16 | OUTPUT | NORMAL 8 | -

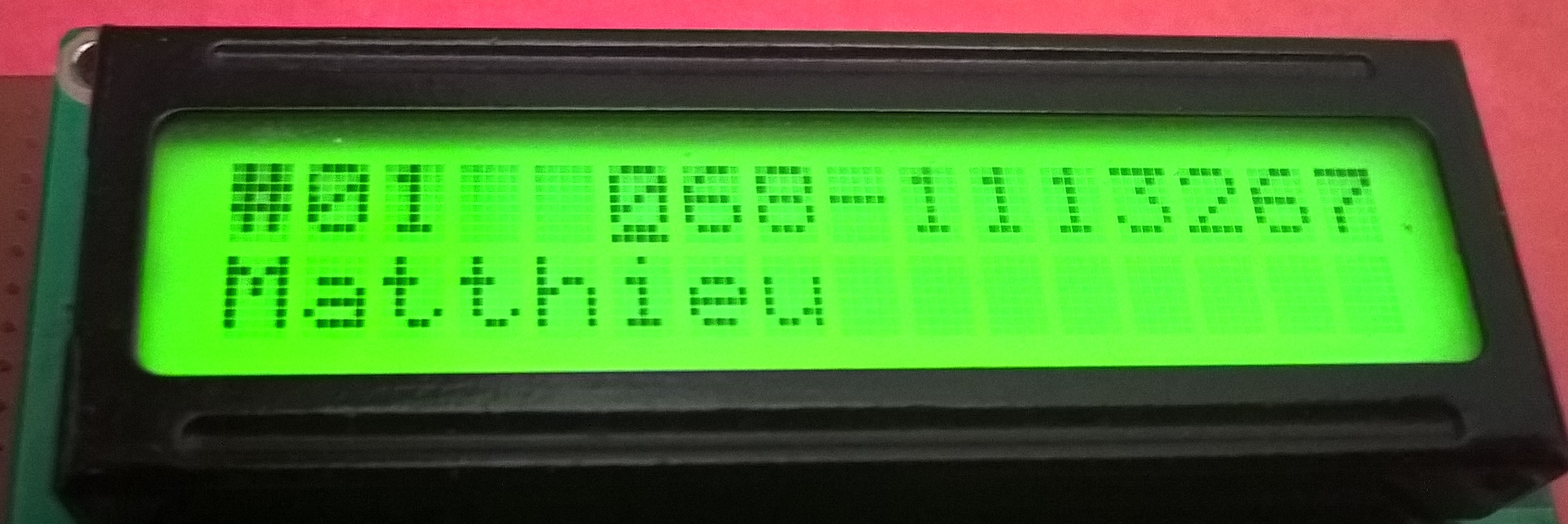

Directory #01
ram edit menu
Mon but est de développer un driver pour gérer une mini imprimante matricielle point de vente type M-180 d'Epson.
Pour information si vous voulez réaliser ce type de carte
sachez que celà peut se faire assez rapidement en soudant des fils de
wrapping. le coût de la réalisation ne doit pas dépasser
400 Frs : En deux Week-end le detecteur peut être réalisé.
Seiko
EPSON Corp. Device Catalog 1994/1995 (pdf - 25.44Mb) See pages 22-25
https://github.com/spearson78/arduino-m190
epson M190 mechanism controlled by an Arduino by Steven Pearson
EPSON Seiko Technical manual
micro dot printer Model-180 (M-180), Model-181 , Model-182, Model-183, Model-185
English (PDF-62 pages - 2.83Mb)
EPSON
Seiko Specifications for control board BA-180
EPSON M-150 Mechanism Micro-Dot printer
http://forum.arduino.cc/index.php?topic=159360.0
Caller ID printer Module (PDF
- 6 pages - 5.96Mb)
cross/data_sheets/custom_cd/ing/oem/10-07.htm M-180/190 series Best Seller of Shuttle Dot Printers
index.htm Custom CD index Global Printing Technologies OEM products and POS products (release 2.0 (02/00)
https://www.ebay.fr/itm/185174474343 available from ebay
latch under the Eprom
MC14LC5447
datasheet
Motorola MC14LC5447AP
