interface télephonique intelligente à microcontrôleur 8032

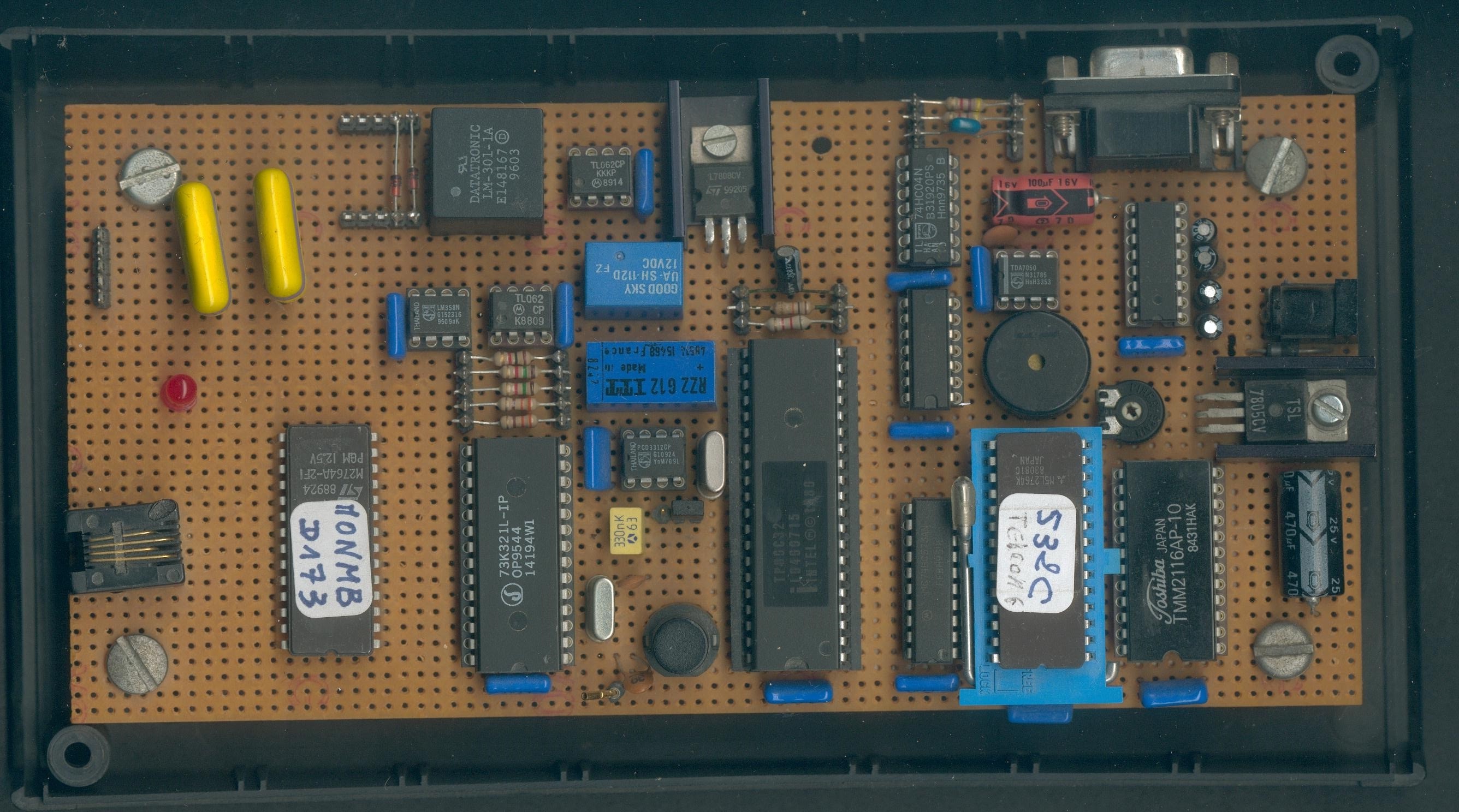

<click to enlarge>
Le but final de cette réalisation est de réaliser un forwarder de message Caller Id vers un pager Tatoo. Son modem V.23 le TSC73K321 de TDK lui permettra aussi d'établir des connexions type modems minitel.

Schéma du montage - 43 Ko format PDF Shift-click to Download

Le source n'est actuellement pas disponible : il est en cours de développement.

La carte fonctionne aussi avec le moniteur freeware de Paul Stoffregen disponible à l'adresse suivante: https://www.pjrc.com/tech/8051/paulmon1.html

Le code de ce moniteur customisé est donné ci-après: monmb.hex - 20 Ko Shift-Click to download

Un exemple de programme de gestion du bus I2C appliquée au composeur DTMF I2C PCD3312 de Philips que l'on m'a envoyé mais que je n'ai pas réussi à faire fonctionner correctement.
pcd3312.asm

3312_2.asm





Un driver I2C et la gestion du PCD3312 (compose un numéro de téléphone) qui fonctionne:

telcom6.asm Shift Click to Download
Fichier hex Intel à implanter dans l'EPROM (adresse de base 0000)

telcom6.hex Shift Click to Download

vom Mikrocontroller über das Modem eine SMS an ein Handy verschicken:
www.mikrocontroller.net/download/tap_v1p8.pdf
www.mikrocontroller.net/download/ucp.pdf
