KX-TEL2 modem ISA card - V23 EF7910PL

Il s'agit d'une carte Modem type KXTEL2 de Kortex (Agrément PTT n°87094D du 30/06/87.)




<click to enlarge>



Elle comporte entre autres:

  • le circuit Modem SGS THOMSON EF7910PL or AM7910 WORLD-CHIP FSK Modem
  • un circuit PIA 8255 PROGRAMMABLE PERIPHERAL INTERFACE
  • un UART UM8250A ASYNCHRONOUS COMMUNICATION ELEMENT (ACE)
  • 3 quartz : Y1= 3.579545 MHz, Y2= 2.4576 MHz, Y3= 1.8432 MHz
  • Un transformateur de ligne de référence EAS87.29
  • Deux relais ISKRA TRK2221 (coil 4.5V DateCode 8730)
  • Un optocoupleur 4N26 GENERAL PURPOSE 6-PIN PHOTOTRANSISTOR OPTOCOUPLERS
  • Un circuit TP5088N DTMF GENERATOR FOR BINARY DATA
  • Un circuit ULN2003A HIGH-VOLTAGE, HIGH-CURRENT DARLINGTON ARRAYS
  • Un circuit LM348 FOUR UA741 QUAD BIPOLAR OPERATIONAL AMPLIFIERS
  • Un circuit HEF40106BP Hex inverting Schmitt trigger
  • Un circuit CD4053BE CMOS Analog Multiplexers/Demultiplexers with Logic Level Conversion
  • Un circuit CD4040BE CMOS RIPPLE-CARRY BINARY COUNTER DIVIDERS
  • Un circuit 74LS138N 3-LINE TO 8-LINE DECODERS/DEMULTIPLEXERS
  • Un circuit CD4081BE Quad 2-Input AND Buffered B Series Gate
  • Un circuit 74LS125AN QUADRUPLE BUS BUFFERS WITH 3-STATE OUTPUTS
  • Un transistor BD651 NPN SILICON POWER DARLINGTONS
  • Un transistor BD139 NPN SILICON TRANSISTORS
  • Un pont redresseur GI W04M 1.5A BRIDGE RECTIFIER
  • Un potentiomètre Multitour SFERNICE 50K 10%
  • Une Varistance SIEMENS S10K95
  • Un Haut-Parleur plat 8 ohms
  • Une Prise RJ-11 téléphone

    Le circuit imprimé (Date Code 06-87) comporte l'inscription : 20000400

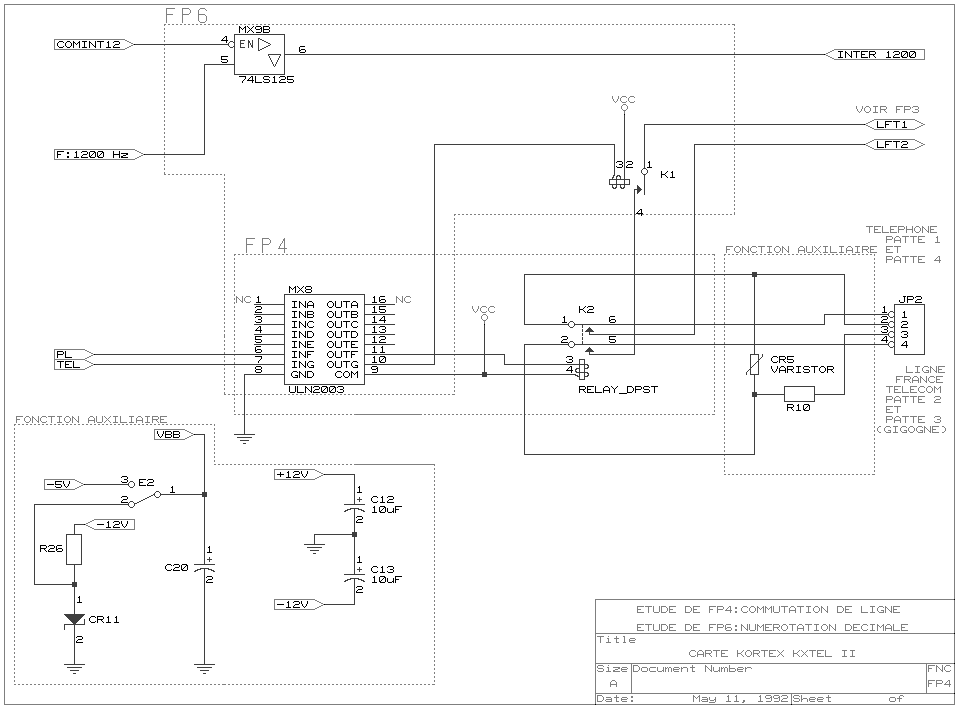

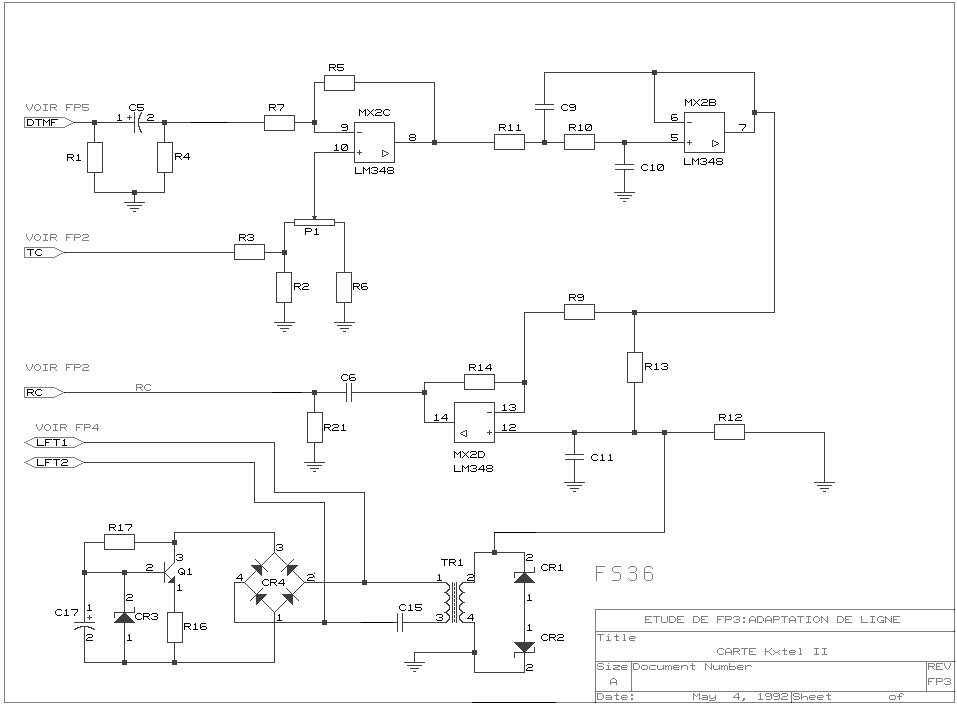

    Les schémas de cette carte sont donnés ci-après: fp1.gif, fp2.gif, fp3.gif, fp3sfs.gif, fp4.gif, fp5.gif, fp7.gif, fp8.gif, fp9.gif . ou dans le fichier pdf suivant Kortex_kxtel2_schematics.pdf (PDF- 10 pages - 181 Kb)

    des explications sur le fonctionnement de la carte (schémas, duplexeur, etc.) sont données dans les fichiers suivants: decod.htm et fp32.htm

    Les softs et drivers dont je dispose sont donnés dans le fichier suivant: softs.zip Shift-cliquer pour télécharger (132 Ko).



    Nomenclature de la carte:

    nomenclature carte Kortex KX-TEL 2
    agrément PTT n° 87094 D du 30/06/87
    ===========================

    Y1 : Quartz 3.579545 MHz
    Y2 : Quartz 2.4576 MHz
    Y3 : Quartz 1.8432 MHz
    P1 : Potentiomètre 50K Multi-tours
    P2 : Potentiomètre 500K
    Q1 : transistor BD651
    Q2 : transistor BD139
    MX1: TP5088N
    MX2: LM348
    MX3: modem EF7910PL
    (EFCIS) ou AM7910 (AMD)
    MX4: optocoupleur 4N26
    MX5: HEF40106 ou 74HC14
    MX6: CD4053
    MX7: UPD8255AC-5
    MX8: ULN2003A
    MX9: 74LS125
    MX10: CD4081
    MX11: UM8250A
    MX12: HEF4040
    MX13: 74LS138

    C1,C2: 22pF
    C3,C4,C18: 100 nF
    C5: 10 uF/16V tantale
    C6: 1uF
    C7,C8: 1nF
    C9: 47nF
    C11: 10nF
    C12,C13: 10 uF/25V tantale
    C14: 0.47uF/250V MKT
    C15: 4.7uF/100V
    C16: non monté
    C17: 1uF/25V tantale
    C19,C20,C23: 10 uF/16V
    C21: 47 pF
    C22: 22 pF



    R1: 100 ohms
    R2: 432 ohms
    R3: 174 ohms
    R4: 100 ohms
    R5: 75K
    R6: 10K
    R7: 10K
    R8: 910 ohms
    R9: 20K
    R10: 10K
    R11: 10K
    R12,R13: 806 ohms
    R14: 10K
    R15: 68K
    R16: 82 ohms 2 Watts
    R17: 6.8K 2 Watts
    R18: 10 ohms RB59
    R19: 7.5K
    R20: non montée
    R21: 100K
    R22,R23: 10K
    R24: 22K
    R25: 10K
    R26: 47 ohms 2 Watts
    R27: 1K
    R28: 1Mohms
    R29: 1.5K
    CR1,CR2,CR3,CR6: Zéner BZX55C4V7
    CR7,CR8,CR9,CR10:1N4148
    CR5: GMOV S10K95
    CR11: Zéner BZX85C5V1
    K1,K2: Relais ISKRA TRK2221 4.5V

    E1: Com. 1,2,3, ou 4
    E2: cavalier en position 2-3
    E3: cavaliers mis en positions 2 et 3
    Strap ST1,ST2 non mis

    Sérigraphie de la carte KXTEL 2





    Manuel d'installation de la carte [28 pages, 1.25Mb]

    Dossier format Word [569Kb]

    *******

    autre modèles de cartes Kortex


    If you are looking forward some data or repair parts about this V23 modem card, you can contact me by e-mail at matthieu.benoit@free.fr

    Si vous avez des informations sur cette carte (notice technique, mode-d'emploi, etc..) ou si vous recherchez des informations dessus, N'hésitez pas à me contacter par e-mail: matthieu.benoit@free.fr.
