CD-ROM Wearnes Sapphire A - CDD110 (CDS3110) - ORCHID CD-ROM Reader





Le but est de comprendre comment fonctionne un lecteur CD-ROM double vitesse muni du circuit SAA7345GP de Philips.

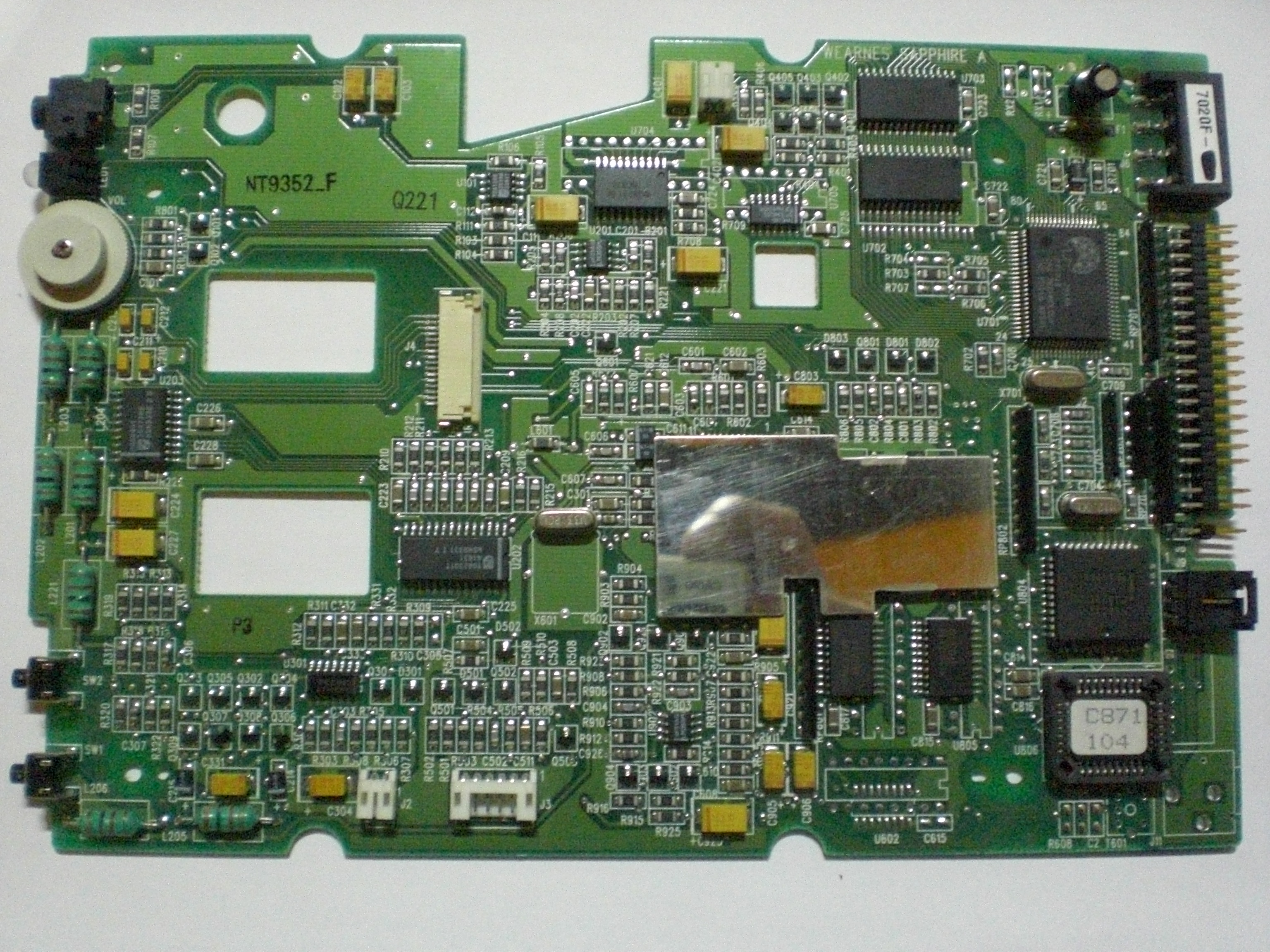

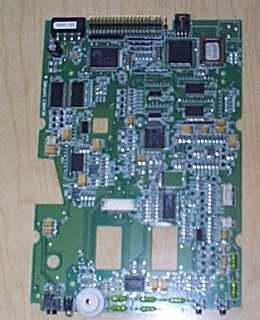

Les principaux composants de ce lecteur sont:
  • un microcontrôleur Intel 80C32-1 (PLCC44) cadencé à 12 Mhz.
  • une EPROM 27C256 (PLCC32 rect.)
  • le circuit décodeur/driver SAA7345 (LCC44) de Philips cadencé à 33.8 Mhz.
  • le circuit DAC associé au SAA7345 TDA1311 de Philips.
  • les circuits TDA1301T (servo moteur) et TDA1302T de Philips (optique).
  • le circuit TDA1308 de Philips (driver audio stereo).
  • le circuit OQ8844T de Philips (digital servo driver).
  • le circuit OTI012 (PQFP80) de OAK Technology cadencé à 24 Mhz pour l'interface avec une carte interne "propriétaire" compatible SONY du PC ( par exemple munie du circuit UM8976F (PQFP64) de UMC Microelectronics.)
  • de la mémoire DRAM LC36256-70 de SANYO. 256 K (32768 words x 8 bits) SRAM
  • une latch 74HC373, 74HC374, un buffer 74HC244.

    - Le dump de l'eprom 27C256 (PLCC32 rect.) est donné dans le fichier suivant : cdd110.bin Shift-Cliquer pour télécharger

    - Le programme source à l'état actuel désassemblé brut est donné dans le fichier: cdd110.src Shift-Cliquer pour télécharger

    - Le schéma à l'état actuel est donné dans le fichier PDF suivant: cdd110.pdf ou sous forme de fichier GIF cdd110.gif.

    wearnes_sch.pdf (PDF-11 pages- 6.47Mb- Shift-Click to download)

    - Le driver MS-DOS pour ce lecteur est donné dans le fichier : cdd110.zip

    * ligne ajoutée à l'autoexec.bat : C:\DOS\MSCDEX.EXE /D:MSCD0001
    * ligne ajoutée au config.sys : DEVICEHIGH =C:\CDD\CDD.SYS /D:MSCD0001 /p:320 /i:9 /V (carte Orchid à l'adresse 320 utilisant l'irq 9 ).

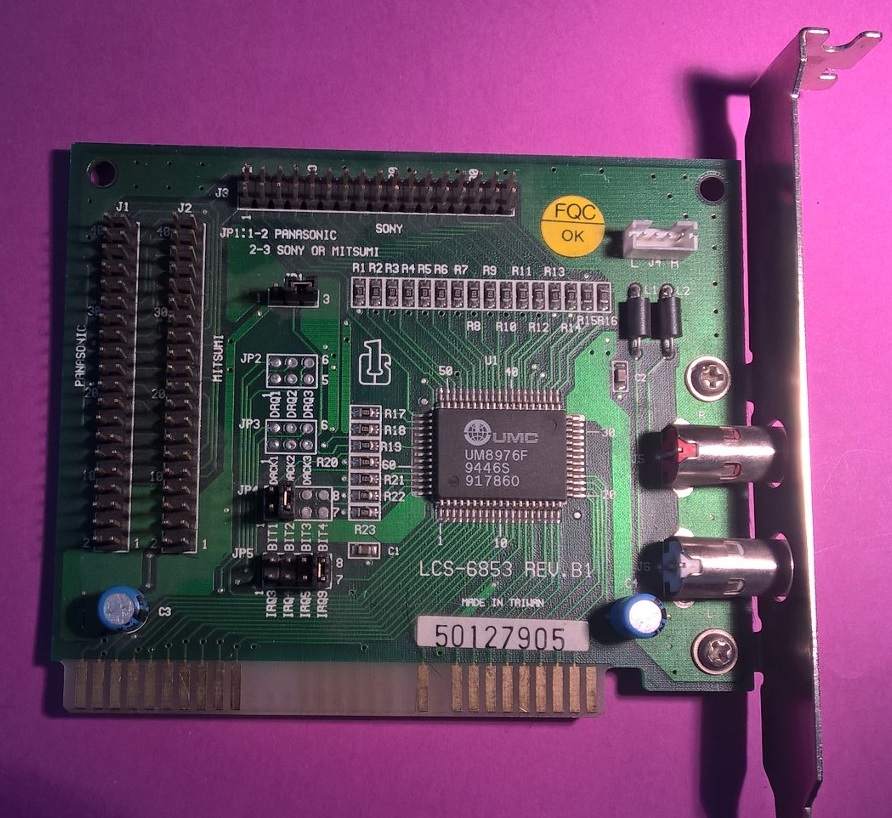

    The card CDC-005/6 PF-WP7011 REV.C (manufactured by WEARNES) is the card that work with the CDS3110 CD-ROM reader;

    But other card can also work with it like the card described here 155 ; Or some sound card with proprietary CD-ROM Interfaces. The interface used by the Wearnes CD-ROM is the SONY (CD/S) Proprietary interface.



    This card contains only TTL Logic :

    this card contains 1 74LS374 , 1 74LS245 , 1 74LS244, 1 74LS38A, 1 74LS02, 1 74LS138A , 1 74LS00 and 1 74LS139 ; jumper can select the address from 300H, 320H, 330H, 340H, 360H ; IRQ : 3,4,5,6,7,9,10,11 ; DRQ :0,1,2,3,4,5,6,7 ; DRCK: 0, 1,2,3,4,5,6,7 .

    current jumper are : address : 340H , IRQ : 9 ; DRQ : 3 , DRCK:3 .

    FCC ID : JUGCDC7011

    you may see also page 155
